Ramię odciągu do spalin wysokotemperaturowych

Ramiona wyciągowe do spalin silnikowych o wysokiej temperaturze

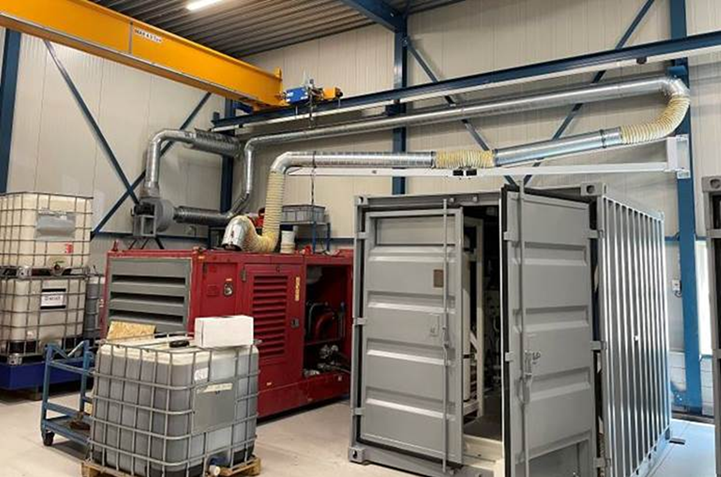

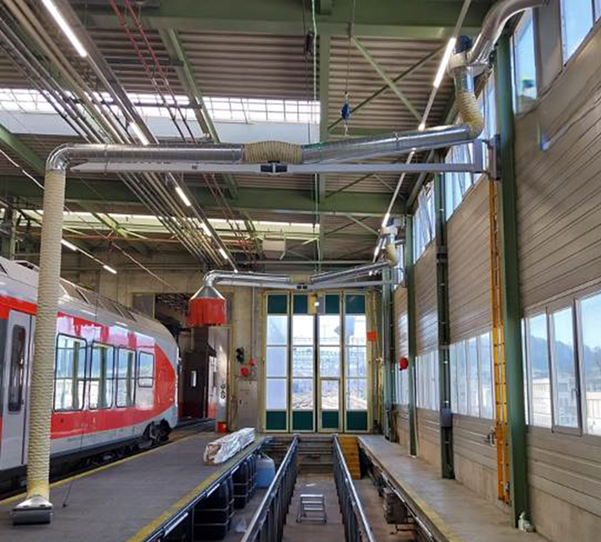

Konstrukcja ramienia odciągowego przegubowego z wężem odpornym na spaliny o wysokiej temperaturze dedykowana do odciągania spalin z pojazdów specjalnych, np. lokomotyw, pojazdów wojskowych itp.

Opis przykładowego ramienia odciągowego:

Konstrukcja ramienia odciągowego przegubowego o długości 6 m, z – w górnej części – wężem elastycznym ø150 mm na górze do podłączenia; jedna rura szczelna ocynkowana ø150 mm + jeden elastyczny wąż łączący ø 150 mm; jedna rura szczelna ocynkowana ø 150 mm zakończona łukiem i jeden 7.5 m wiszącym wężem elastycznym ø 150 mm; Wszystkie węże odciągowe są odporne na temperaturę do 700°C;jedna stalowa ssawka ø 250 mm z ręcznym uchwytem – do węża ø150 – wąż z ssawką jest zawieszony na balanserze, gdy nie jest używany.

Ssawka

Wąż do spalin o temperaturze do 700°C

OPIS TECHNICZNY

Elastyczny wąż wykonany z trzech warstw (wermikulit krzemionkowy, włókno szklane HT, włókno szklane czerwony silikon) wzmocniony zewnętrznym drutem metalowym, przyszyty do ścianki żółtą taśmą odporną na wysokie temperatury. Każdy koniec jest wzmocniony mankietami bez spirali.

TEMPERATURA ROBOCZA – 60°C + 700°C

Jak dobrać odpowiedni odciąg spalin?

Dobór systemu powinien uwzględniać liczbę stanowisk oraz możliwość jednoczesnej pracy kilku pojazdów. Istotny jest również rodzaj obsługiwanych aut (osobowe, dostawcze, ciężarowe) oraz intensywność pracy warsztatu. Kluczowe znaczenie mają także warunki techniczne obiektu, takie jak wysokość hali, długość instalacji i dostępna przestrzeń montażowa.

Odciągi spalin oferowane przez Elwico Serwis

Firma Elwico Serwis od lat specjalizuje się w wyposażaniu warsztatów w profesjonalne systemy odciągu spalin. Każdy projekt jest indywidualnie dopasowany do potrzeb klienta oraz warunków technicznych obiektu. Zapewniamy kompleksowe wsparcie: doradztwo techniczne, montaż oraz serwis instalacji.
